Zur Navigation springenZur Suche springen| Koordinaten: | 52° 28' 52.87" N, 13° 26' 6.38" E |
| Karten: | OWM,OSM, GMaps |
| Knoten: | rhnk-core (OWM, Hopglass, Monitor) |
| über NN: | 90 |
| Adresse: | Karl-Marx-Straße 83 |
| Homepage: | https://rhnk-core.olsr |
| Ansprechpartner: | Philipp, @jammingblub, Facility Management Bezirksamt (Herr Schewe) |
| Community: | Berlin |

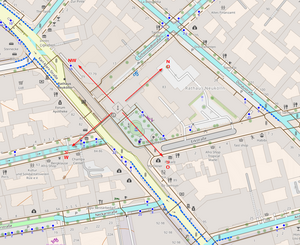

Allgemein
Das Rathaus Neukölln zählt zu den spektakulärsten Standorten innerhalb des BBB. Dies gilt nicht nur für die herausragende Postion der Anlage in der Spitze des denkmalgeschützten Rathausturms, sondern auch für den politischen und verwaltungstechnischen Entscheidungsprozess, der mit dessen Erschließung verbunden war. Dementsprechend groß war dann auch das öffentliche Interesse nach der Inbetriebnahme, was zahlreiche Berichte in den Medien nach sich zog. Hinter jedem der nachts bunt beleuchteten 12 Turmfenster befinden sich Accesspoints, die weitere Verbindungen mit entfernteren BBB Standorten sowie lokalen Knotenpunkten in alle Himmelsrichtung ermöglichen. Ein weiterer Bestandteil der Installation ist die Versorgung des Rathausplatzes mit freiem WLAN. Ein Angebot, das bereits von vielen Menschen in der Umgebung genutzt wird. Durch die Auflagen der Denkmalschutzbehörde und der technischen Gebäudeverwaltung waren zusätzliche Ausgaben wie z.B. für den Tausch der Turmfenster notwendig, die denStandort auch zum bisher teuersten innerhalb des BBB machen.
- Adresse: Karl-Marx-Straße 83
- Ansprechpartner: Philipp, @jammingblub, Facility Management Bezirksamt (Herr Schewe)
- Panorama vom Dach, Übersicht, 28.03.2013
- Panorama vom Dach, gezoomt Nord-West, 28.03.2013
- Panorama vom Dach, gezoomt Süd-West, 28.03.2013
- Panorama vom Dach, gezoomt Süd-Ost, 28.03.2013
- Panorama vom Dach, gezoomt Nord-Ost, 28.03.2013
'Weitere Fotos vom Aufstieg, Installation und Doku gibts hier:
Log
- 08.04.2013: öffentliche Sitzung des Ausschusses für Verwaltung und Gleichstellung stimmt für den Antrag Freifunk auf Bezirksgebäuden
- 24.04.2013: BVV stimmt für den Antrag Freifunk auf Bezirksgebäuden
- 03.12.2013: Vertrag zwischen dem Förderverein Freie Netzte e.V und dem Bezirksamt Neukölln bezüglich Dachinstallation im Rathaus Turm unterschrieben
- 13.12.2013: Fensterarbeiten im Rathausturm abgeschloßen
- 26.03.2014: Elektronikarbeiten im Rathausturm abgeschloßen, Konfiguration der Hardware
- 02.04.2014: Installation #1
- Rack: Steckerleiste, Switch, Core und Patchpanel installiert.
- Kabel verlegt, aufgelegt und getestet
- 25.04.2014: finale Installation - Standort online!
- 28.04.2014: KIEZRADIO 019: NEUKÖLLNER FREIFUNK
- 02.05.2014: Pressemitteilung
- 03.05.2014: Fritz Trackback Interview
- 30/31.05.2014: B.Z. Bericht zur Installation auf dem Rathaus Neukölln
- 14.06.2015: Anbindung der Flüchtlingsunterkunft in der Haarlemerstraße.
- 15.06.2015: 18. Sitzung des Ausschusses für Bürgerschaftliches Engagement des Abgeordnetenhauses von Berlin mit Besichtigung der Installation auf dem Rathaus
- 27.06.2015: Firmware-Update rhnk-core (kathleen 0.1.2), Wiederherstellung Link Emma, Aufbau Link Adlershof (400mm ISO AC)
- 08.04.2019: Update rhnk-core (kathleen 0.3.0 -> hedy 1.0.2), Antennentausch Link zur Emma
- 12.03.2021: Anbindung Kiehlufer Core mit LAP GPS (freifunk-bbb-rhnk-oso)
- 19.05.2021: Installation einer Isolierung am LAP GPS (freifunk-bbb-rhnk-oso) - Austausch des Unifi 100Mbit PoE Adapters auf INS-3AF-I-G(GBit) PoE Adapter
- Testweise Austausch von einer NanoStation M5 (SSO) mit einer Rocket AC5 Lite + AM-V5G-Ti Antenne
- 2022: Im Frühjahr und Sommer wurde RHNK von @jammingblub, @nick, @rtznprmpftl, @sven-1.0, @roedel und @philipp_borgers umfangreich umgebaut:
- Die dedizierten Backbone-Links zum Rathaus Kreuzberg (RHXB) und Philip-Melanchthon-Kirche (Philmel) wurden auf 60 GHz umgestellt. Der Link zur Emmauskirche (Emma) soll nach den dortigen Sanierungsarbeiten folgen. Die Sicht zur Vaterhauskirche ist leider durch das Estrel Hotel verdeckt.
- Neuer Switch CRS328-24P-4S+ mit 24x GbE mit PoE, 4x SFP+ für die Zukunft, unterstützt 802.11af/at sowie passives PoE mit 26V und 53V. Datasheet: https://i.mt.lv/cdn/product_files/CR328-24P-4SRM_211022.pdf
- Die Nanostation-Sektorantennen wurden ebenfalls auf Rocket umgestellt.
Installation
IP-Adressen
Adressblöcke:
- 2001:bf7:820:1000::/56
- Mesh: 10.230.3.0/27
- Management: 10.31.153.0/27
- DHCP: 10.230.3.64/26
| Name | Mesh VLAN | Mesh IPv6 @ core | Mesh IPv4 @ core | Management VLAN | Management IPv6 | Management IPv4 |
|---|---|---|---|---|---|---|
| rhnk-core | n/a | n/a | n/a | VLAN 42 | 2001:bf7:820:1001::1/64 | 10.31.153.1 |
| rhnk-poe1 | n/a | n/a | n/a | VLAN 42 | n/a | 10.31.153.2 |
| rhnk-philmel | VLAN 10 | 2001:bf7:820:10f6::1/128 | 10.230.3.10 | VLAN 42 | link-local | 10.31.153.10 |
| rhnk-rhxb | VLAN 11 | 2001:bf7:820:10f5::1/128 | 10.230.3.11 | VLAN 42 | link-local | 10.31.153.11 |
| rhnk-emma | VLAN 15 | 2001:bf7:820:10f1::1/128 | 10.230.3.15 | VLAN 42 | link-local | 10.31.153.15 |
| rhnk-no-5ghz | VLAN 20 | 2001:bf7:820:10ec::1/128 | 10.230.3.20 | VLAN 42 | SLAAC | 10.31.153.20 |
| rhnk-wsw-5ghz | VLAN 21 | 2001:bf7:820:10eb::1/128 | 10.230.3.21 | VLAN 42 | link-local | 10.31.153.21 |
| rhnk-ono-5ghz | VLAN 22 | 2001:bf7:820:10ea::1/128 | 10.230.3.22 | VLAN 42 | SLAAC | 10.31.153.22 |
| rhnk-ssw-5ghz | VLAN 23 | 2001:bf7:820:10e9::1/128 | 10.230.3.23 | VLAN 42 | link-local | 10.31.153.23 |
| rhnk-oso-60ghz | VLAN 24 | 2001:bf7:820:10e8::1/128 | 10.230.3.24 | VLAN 42 | link-local | 10.31.153.24 |
| rhnk-nno-5ghz | VLAN 25 | 2001:bf7:820:10e7::1/128 | 10.230.3.25 | VLAN 42 | TODO | TODO |
| rhnk-nf-s-5ghz | n/a | n/a | n/a | VLAN 42 | DHCPv6 client | 10.31.153.29 |
| rhnk-nf-s-2ghz | n/a | n/a | n/a | VLAN 42 | DHCPv6 client | 10.31.153.30 |
Geräte
Die Fenster sind beginnend bei Ost bzw 3 Uhr nummeriert.
| Ort | Name | Modell | Strom | Aufgabe | WLAN |
|---|---|---|---|---|---|
| Schaltschrank | rhnk-core | Linksys E8450 | Schuko 240V | Corerouter, Config siehe bbb-configs | n/a |
| Schaltschrank | rhnk-poe1 | Mikrotik CRS328-24P-4S+ | Schuko 240V | Stromversorgung, evtl. VLAN Isolation | n/a |
| F1 SO links | leer | - | - | - | - |
| F2 SO mitte | rhnk-ssw-5ghz | Rocket 5AC Lite | Passiv 26V | Mesh-Sektorantenne | AP "freifunk-bbb-rhnk-ssw" @ 5540 MHz (DFS) HT20 / passphrase "freifunkrhnk" |
| F3 SO rechts | rhnk-nf-s-5ghz | SXTsq 5 AC | Passiv 26V | Nahfeld Brunnen | TODO |
| F3 SO rechts | rhnk-nf-s-2ghz | Nanostation Loco M2 | Passiv 26V | Nahfeld Brunnen | TODO |
| F4 SW links | rhnk-philmel | AirFiber 60-LR | Passiv 26V | BBB-Link Philip-Melanchthon-Kirche | Client "philmel-rhnk" @ 69120 MHz HT1080 / passphrase "0000:0000" |
| F5 SW mitte | rhnk-wsw-5ghz | Rocket 5AC Lite | Passiv 26V | Mesh-Sektorantenne | AP "freifunk-bbb-rhnk-wsw" @ 5305 MHz (DFS) HT20 / no passphrase |
| F6 SW rechts | leer | - | - | - | - |
| F7 NW links | rhnk-rhxb | AirFiber 60-LR | Passiv 26V | BBB-Link Rathaus Kreuzberg | Client "rhxb-rhnk" @ 68040 MHz HT1080 / passphrase "freifunk" |
| F8 NW mitte | rhnk-nno-5ghz | Rocket 5AC Lite | Passiv 26V | inaktiv | TODO |
| F9 NW rechts | rhnk-emma | PowerBeam 5AC 400 ISO | Passiv 26V | BBB-Link Emmauskirche | AP "freifunk-bbb-rhnk-emma" @ 5690 MHz (DFS) HT30 AirMax AC / passphrase "freifunk" |
| F10 NO links | rhnk-ono-5ghz | Nanostation Loco M5 | Passiv 26V | Mesh-Sektorantenne | AP "freifunk-bbb-rhnk-ono" @ 5540 MHz (DFS) HT20 / no passphrase |
| F11 NO mitte | rhnk-no-5ghz | Rocket 5AC Lite | Passiv 26V | Mesh-Sektorantenne | AP "ff-bbb-rhnk-no" @ 5210 MHz HT30 AirMax AC / passphrase "freifunk" |
| F12 NO rechts | rhnk-oso-60ghz | Wave AP | Passiv 26V | Test von 60 Ghz PtMP | AP "rhnk-kiehl" @ 58320 MHz HT2160, 5260 MHz (DFS) HT40 / passphrase "freifunkrhnk" |
Bilder
3. OG
Hier gehts zum Turm
Aufstieg
Vorbei am Uhrwerk
Die beleuchteten Ziffern
Unser Kabelkanal, sogar mit Erdung :-)
Kabel in Richtung Schaltschrank
Schaltschrank
Abschlussarbeiten
...
...
